Регуляторы давления после себя (АРТ-85)
Регуляторы осевого типа
| |
НАЗНАЧЕНИЕ
Регулятор предназначен для автоматического поддержания заданного давления после регулятора при изменении давления на входе и переменном расходе.
Регулятор является устройством, использующим непосредственно энергию рабочей среды для обеспечения своего функционирования. |
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
|
Тип регулятора |
После себя |
|
Условный диаметр Ду,
мм |
80, 100, 150 |
|
Рабочая среда |
Природный газ, воздух и другие газы, нейтральные к материалам контактирующих деталей |
|
Температура рабочей среды K, (С°) |
233…353 (-40…+80) |
|
Условное давление, МПа (кгс/см2) |
10, 16 (100, 160) |
|
Пределы настройки рабочего давления, МПа (кгс/см2) |
0,02…0,3 (0,2…3)
0,05…0,9 (0,5…9)
0,1…4 (1…40) |
|
Минимальный перепад давления на регуляторе, необходимый для его работоспособности, МПа (кгс/см2) |
0,1 (1,0) |
|
Зона пропорциональности, % от верхнего предела настройки |
2,5 |
|
Зона нечувствительности, % от верхнего предела настройки |
2,5 |
|
Постоянная времени, с |
25 |
|
Условная пропускная способность, Kvу, м3/ч |
12,5; 20; 40; 80; 125; 160 |
|
Относительная протечка, % от Kvу |
0,01 |
|
Условия эксплуатации по ГОСТ 15150-69 |
У1; У2; УХЛ-4 |

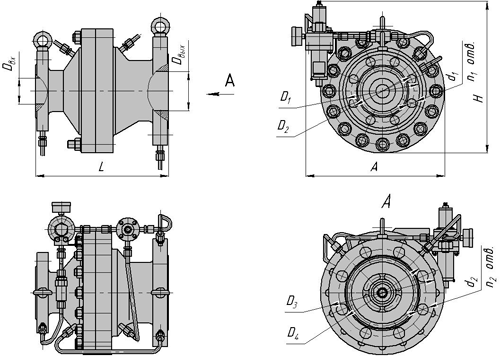

ГАБАРИТЫ
(при нажатии
на чертеж - открывается в увеличенном виде)
ТАБЛИЦА РАЗМЕРОВ
|
Ду |
H |
L |
A |
Dвх |
Dвых |
Входной фланец |
Выходной фланец |
| D1 |
D2 |
d1 |
n1 |
D3 |
D4 |
d2 |
n2 |
|
мм |
|
80 |
432 |
380 |
389 |
75 |
112 |
230 |
180 |
26 |
8 |
310 |
250 |
33 |
8 |
|
100 |
460 |
420 |
590 |
100 |
100 |
264 |
210 |
29 |
8 |
264 |
210 |
29 |
8 |
|
150 |
445 |
554 |
540 |
136 |
136 |
350 |
290 |
33 |
12 |
350 |
290 |
33 |
12 |
|
